Diagram 2 shows a graph of potential different against current for two different materials Y and Z. One of the materials will be chosen as filament in the bulb.
Rajah 1 menunjukkan satu mental berfilamen berlabel " 240 V, 60 W ".
Rajah 2 menunjukkan graf beza keupayaan melawan arus bagi dua bahan berlainan Y dan Z. Satu bahan akan dipilih sebagai filamen mentol tersebut.
Diagram 1
Diagram 2
(i) What is meant by potential different?
Apakah yang dimaksudkan dengan beza keupayaan?
Based on the graph in diagram 2 , compare the resistance of material Y and Z. Choose the more suitable material to use as a filament of the bulb. Explain your choice.
Berdasarkan graf dalam Rajah 2, bandingkan rintangan bagi bahan Y dan bahan Z. Pilih satu bahan yang paling sesuai untuk dijadikan filamen mentol. terangkan pilihan anda.

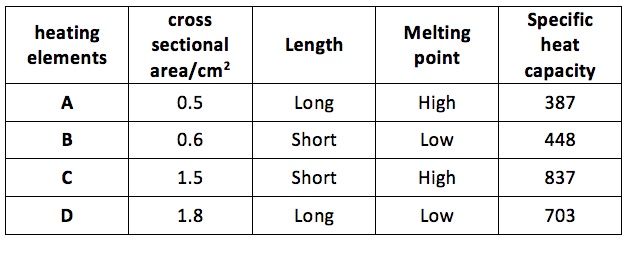

b. As a researcher, your duty is to study the characteristics of a material to make a heating element of a water heater. You are given four choices of heating element A, B, C and D. Table 1 shows the characteristics of the four heating elements.
Sebagai seorang pengkaji, tugas anda adalah untuk mengkaji ciri-ciri bahan untuk dijadikan elemen pemanas bagi sebuah pemanas air. Anda diberi empat pilihan elemen pemanas A, B, C dan D. Jadual 1 menunjukkan ciri-ciri elemen pemanas tersebut.
Table 1
You are required to determine the most suitable heating element. Study the specifications based on the following aspect:
Anda dikehendaki menentukan elemen pemanas yang paling sesuai. Kaji ciri-ciri elemen pemanas berdasarkan aspek-aspek berikut:
-The cross sectional area
Luas keratan rentas
-Length of the heating element
Panjang elemen pamanas
-Melting point
takat lebur
-Specific heat capacity
muatan haba tentu

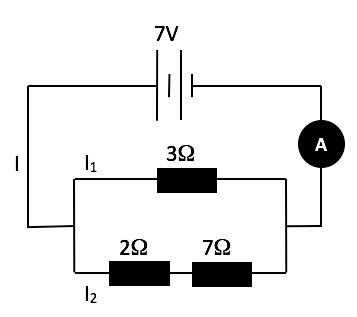

c. Three resistors with resistance, 3 Ω, 2 Ω and 7 Ω . respectively are connected to 7 V battery as shown in Diagram 3.
Tiga perintang dengan nilai rintangan 3 Ω , 2 Ω ,7 Ω masing-masing disambungkan kepada sel kering 7 V seperti Rajah 3.
based on diagram 3, calculate :
Berdasarkan rajah 3, hitungkan:
(i) Effective resistance in the circuit
Rintangan berkesan dalam litar
(ii) Electric current of I , and I1
Arus elektrik I , dan I1
